Die Winterarbeit ist bereits gestartet.

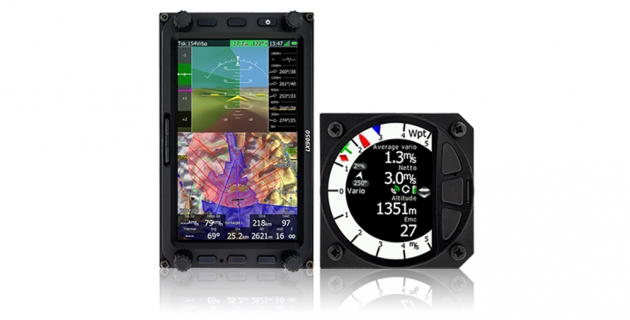

Unser großes Projekt ist der Umbau der Instrumente im Duo-Discus auf ein modernes Navigationssystem:
Der Umbau der Instrumentenbretter schreitet voran:

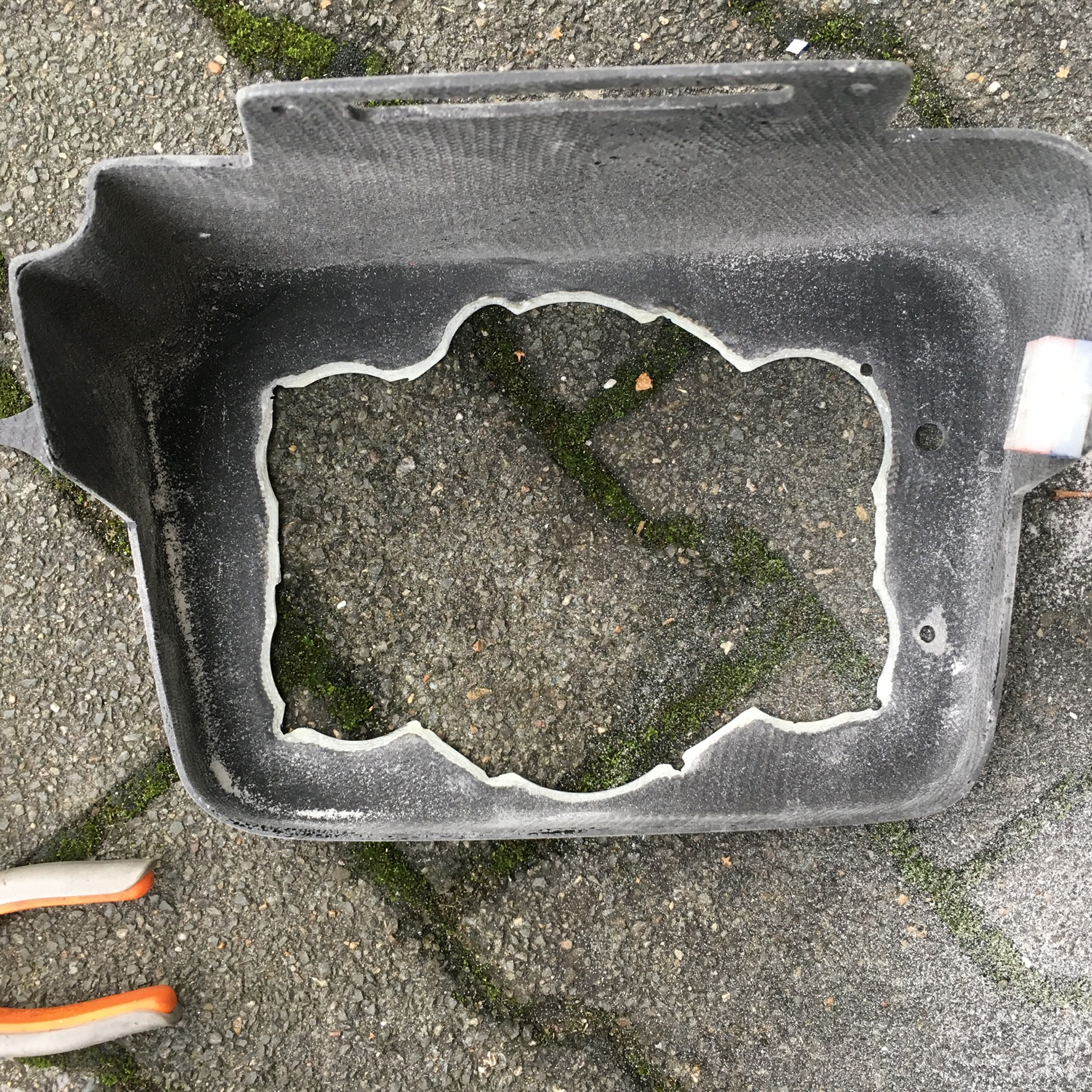

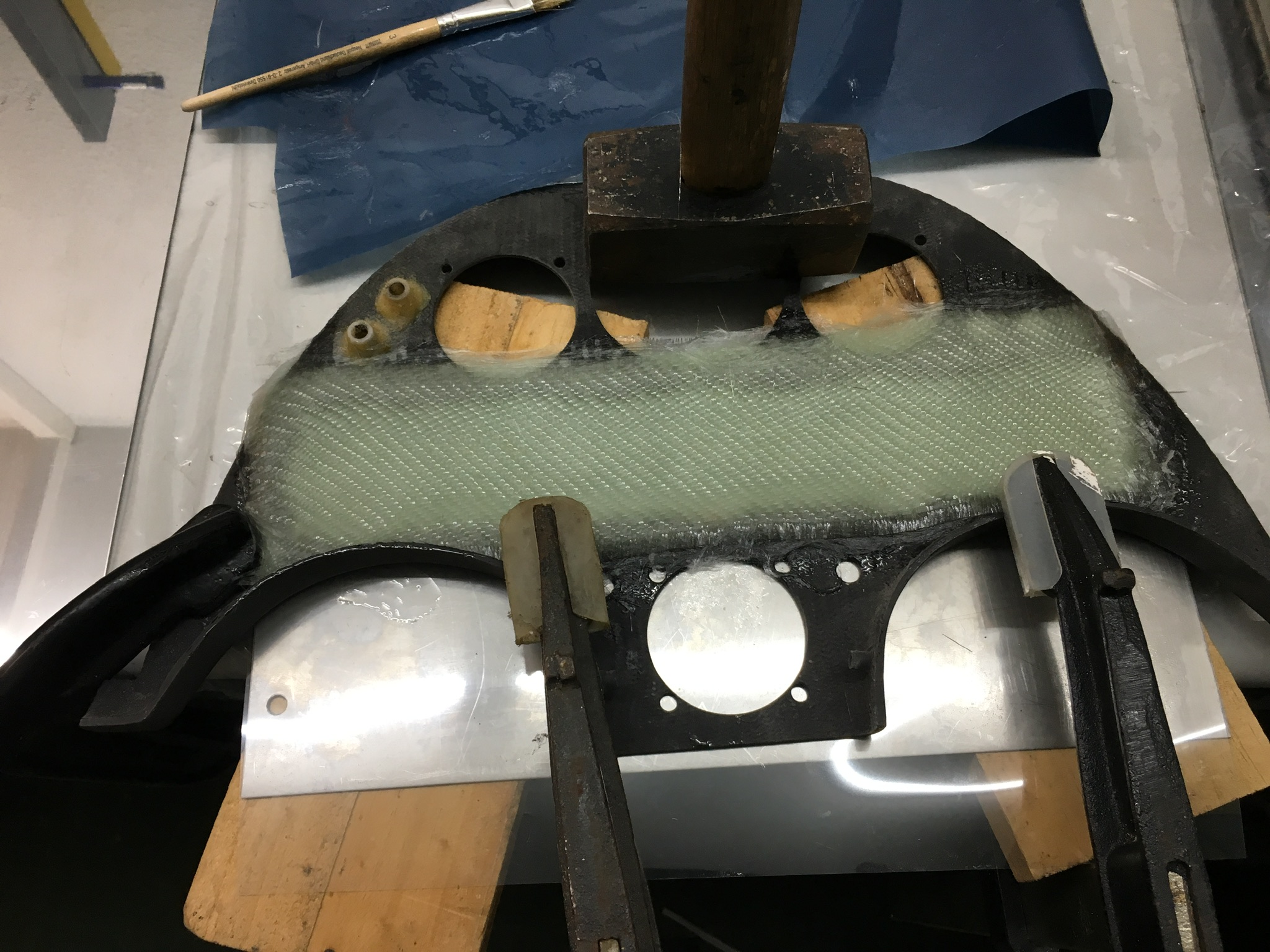

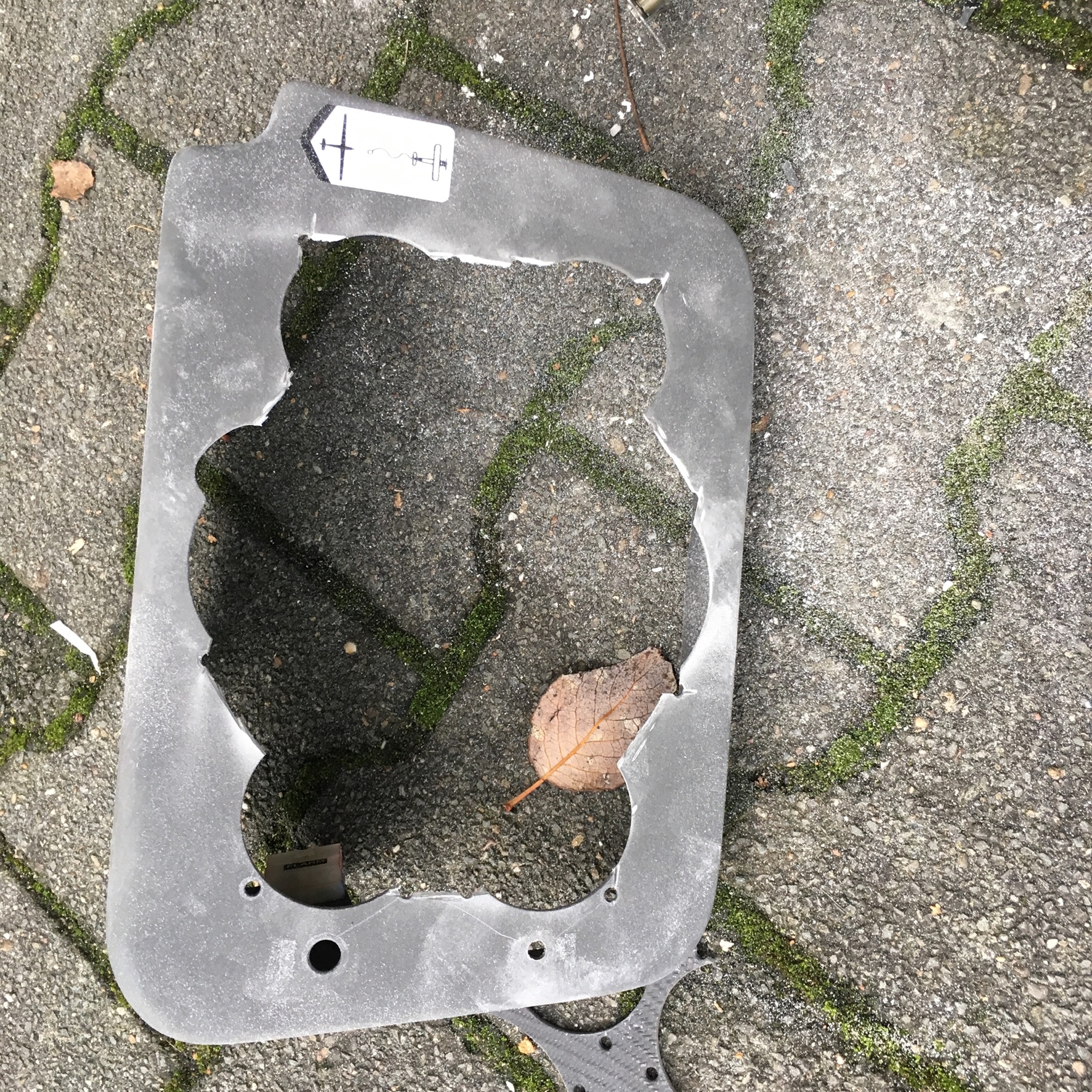

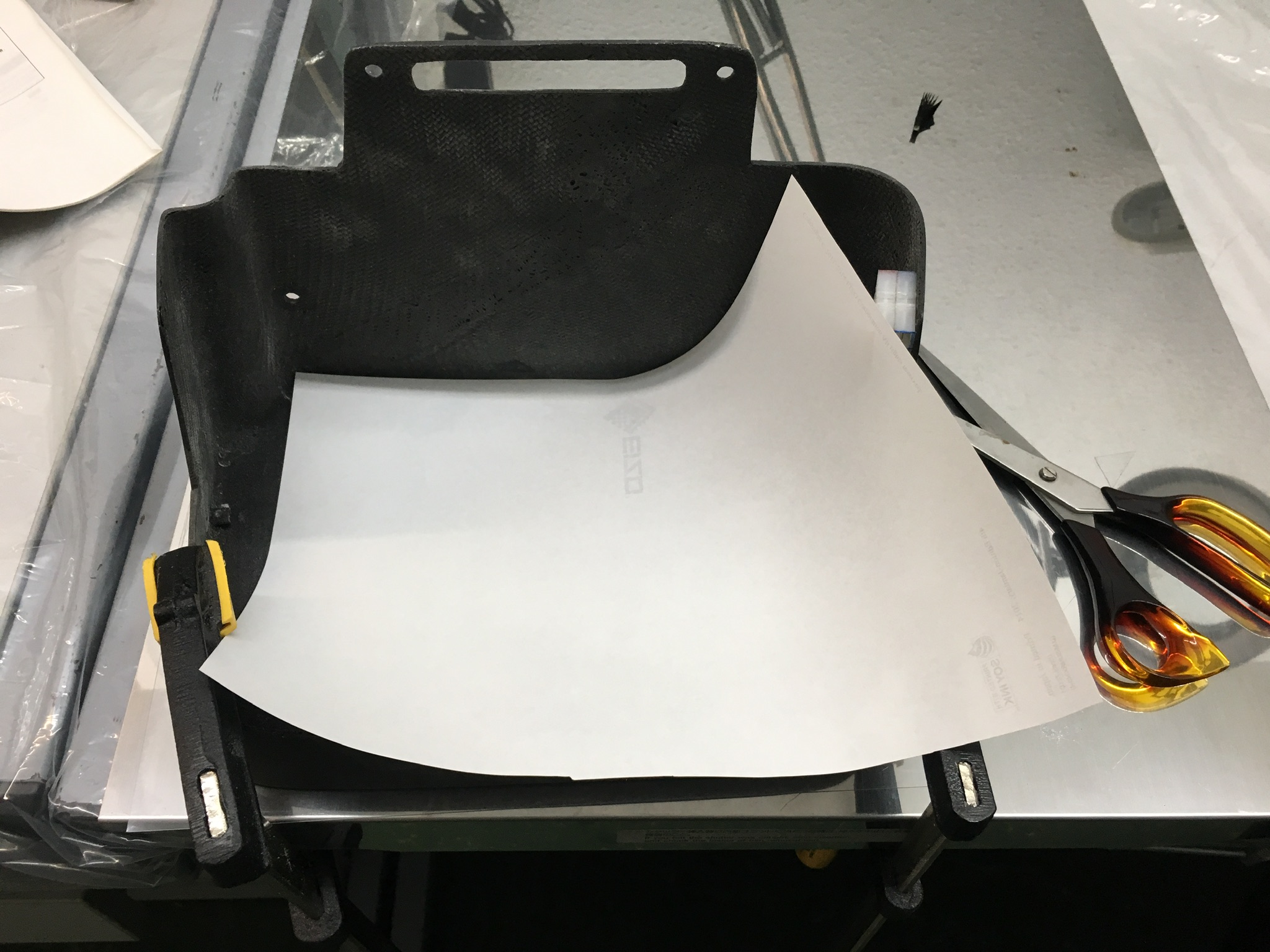

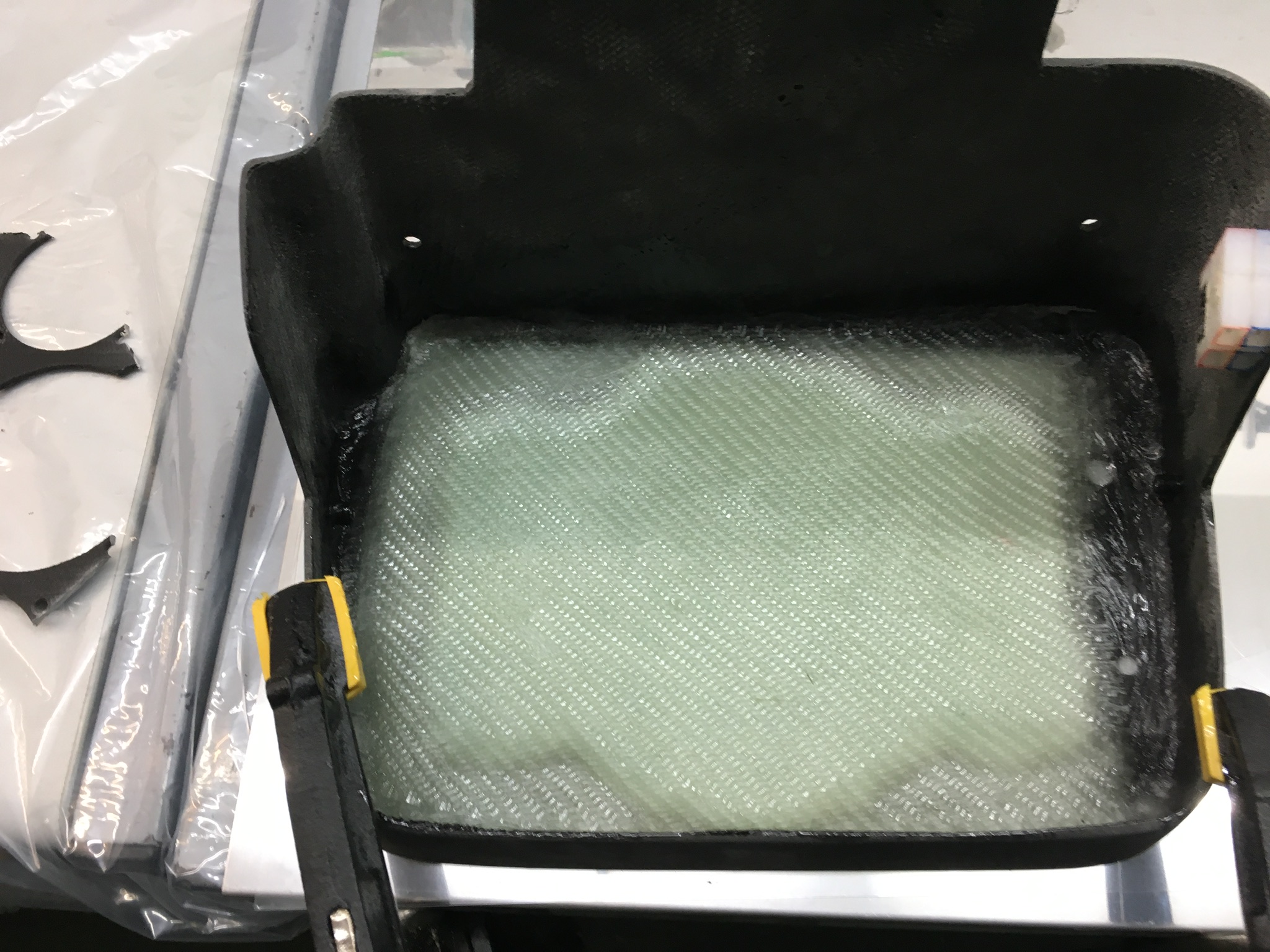

Zunächst werden die alten Instrumentensitze mit einem Dremel/ kleiner Flexscheibe herausgeschnitten. Danach wurden die Klebeflächen mit 80 er Schleifpapier angeschäftet. Die Instrumentenbretter bestehen aus 7 Lagen Glasfaser-Gewebe mit unterschiedlicher Faserrichtung und Gewebegewicht. Um die Gewebe optimal zuschneiden zu können, fertigten wir Papierschablonen an. Für den Verlegevorgang braucht man eine absolut ebene Oberfläche. Um das Verkleben mit dem Untergrund zu verhindern, legten wir Folie zwischen Tisch und Werkstück. Das Zwischenergebnis kann sich sehen lassen.
Jetzt werden die kleinen Unebenheiten noch verspachtelt. Danach können die Instrumentenlöcher neu geschnitten werden.
Die Instrumententafeln wurden auf der Vorderseite gespachtelt. Damit die Instrumente plan auf der Rückseite anliegen, wurde die Rückseite plan gefräst.
Der nächste Schritt war die Planung der Instrumentenanordnung: der knappe Platz musste sinnvoll und fachgerecht aufgeteilt werden. Jedes Instrument hat seinen festen Einbauort. Hierbei wurden die Abstände zur Abdeckung und zum Rumpf mit berücksichtig. Passen die Abstände zum nächst gelegenen Instrument, passen die Schrauben, Schläuche, Kabel?
Im Rumpf selbst wurden die elektrischen Leitungen vorbereitet. Glücklicherweise konnten fast alle elektrischen Anschlüsse mit übernommen werden. Lediglich die Sensor-Leitungen für Temperatur und der Datenbus zum hinteren Gerät mussten verlegt werden.
Jetzt stand nur noch die „gefährlichste“ Arbeit an: das Bohren der Ausschnitte: Einmal falsch gebohrt-alles auf Anfang 😉

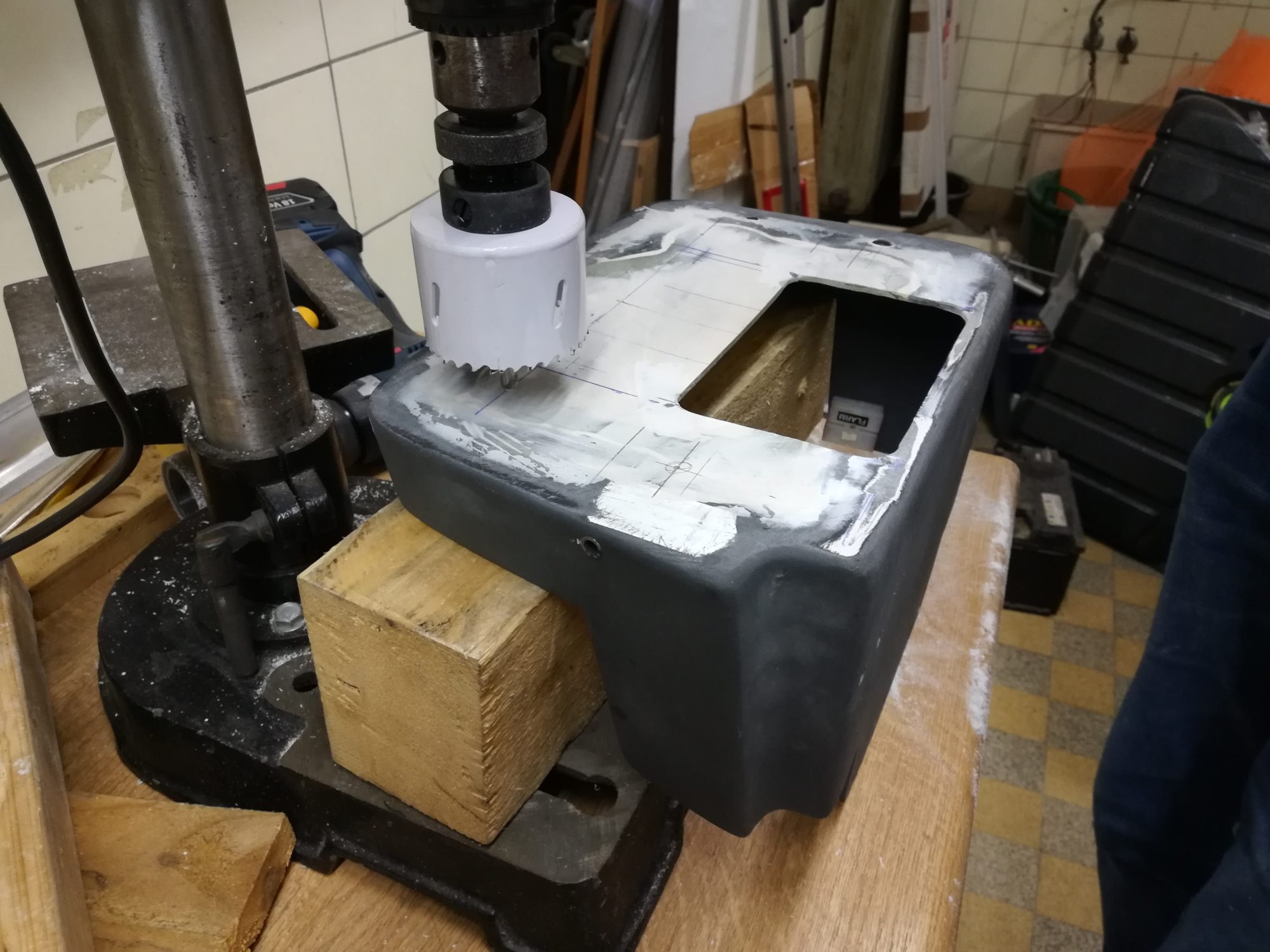

Zum Bohren haben wir Kreisschneider genutzt, die man in eine Ständerbohrmaschine einspannen kann.
Alles ist gut gegangen. In der kommenden Woche werden die Bretter mit Nextel-Lack lackiert und wieder komplettiert.
